ビジュアルアライメントシステムとは？

ビジュアルアライメントシステムは、マシンビジョン技術を使用した高精度な校正システムです。産業用カメラと画像認識アルゴリズムを統合し、通常は見えない、または確認しにくい工具中心を操作画面へリアルタイム表示します。これにより、主要機器部品を高速かつ高精度に位置合わせできます。

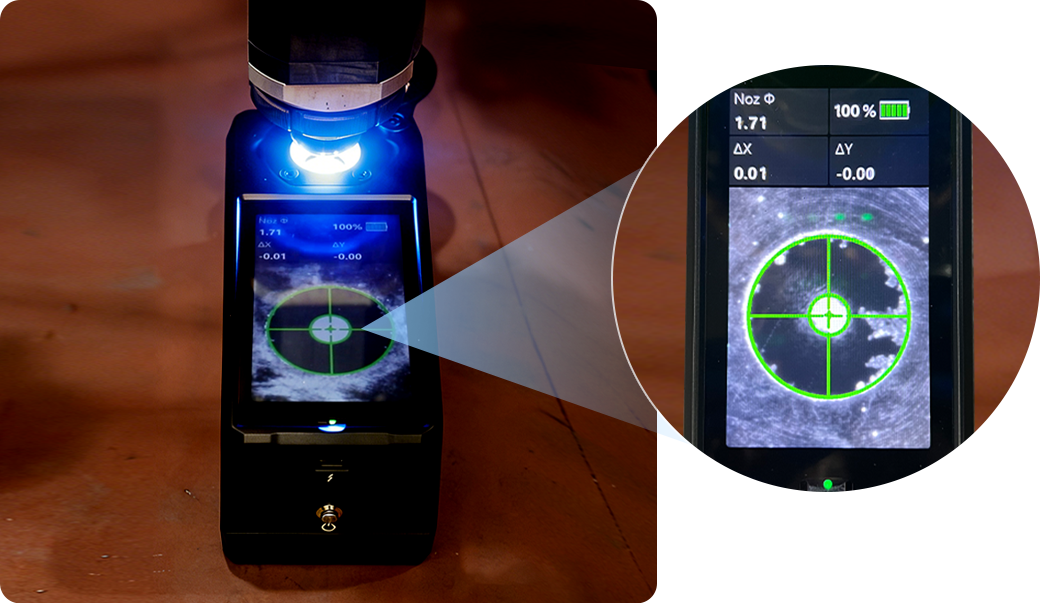

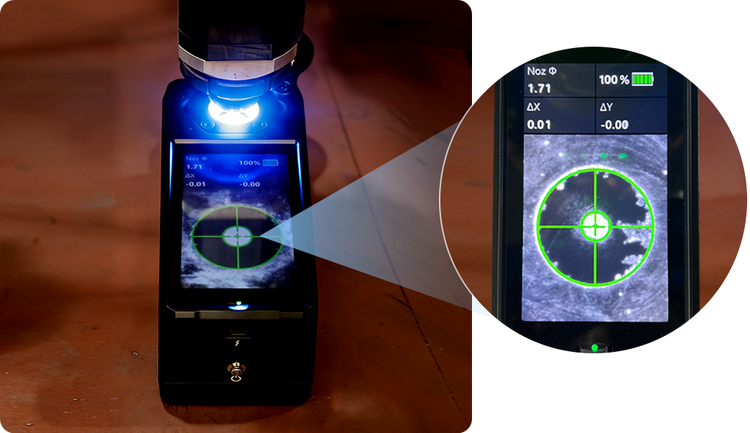

システムは、ノズル中心とレーザー中心の偏差値（mm）をリアルタイムで計算・表示します。作業者が調整する際の明確な基準となり、精密な校正を容易にします。

最小限の操作でビジュアル位置合わせ

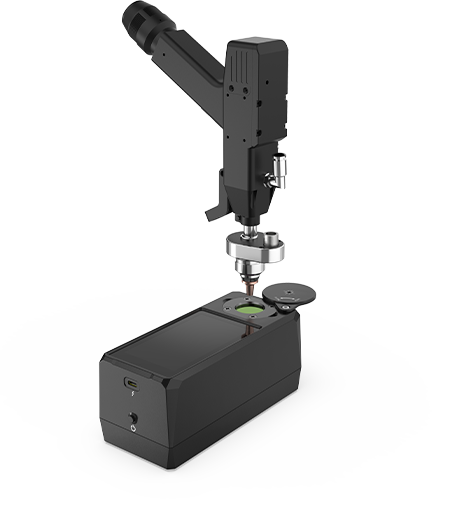

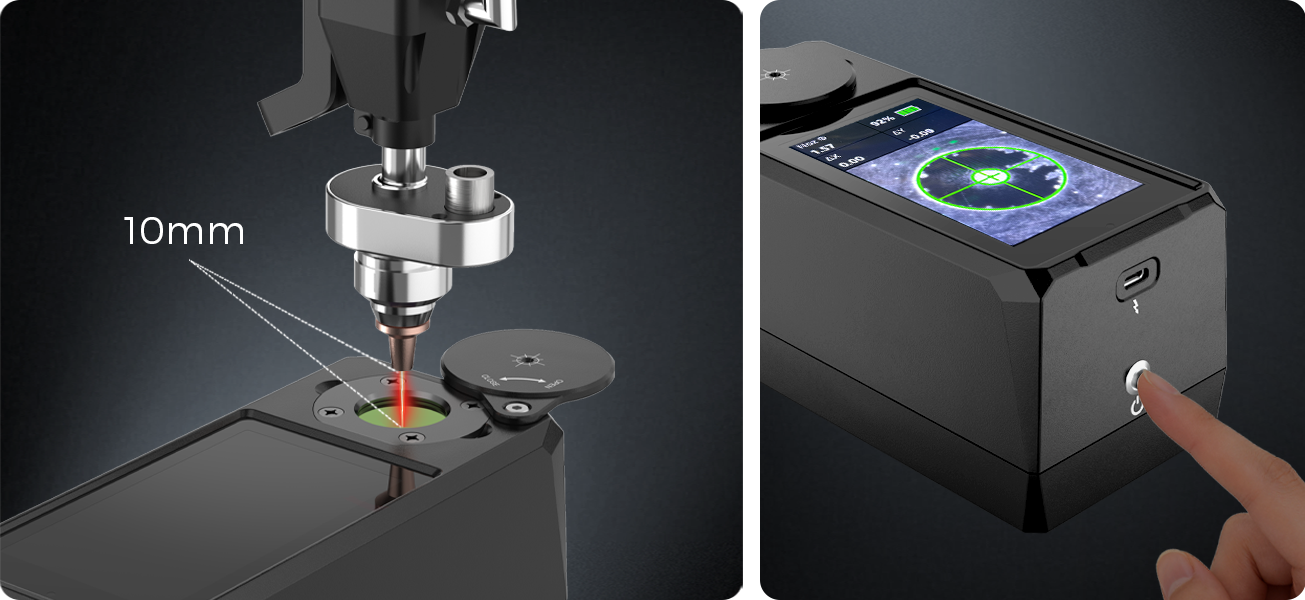

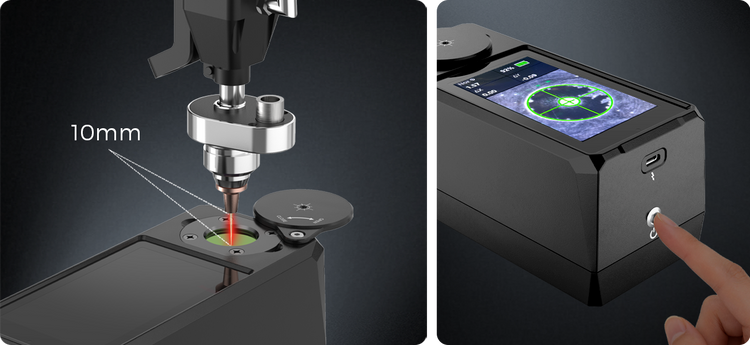

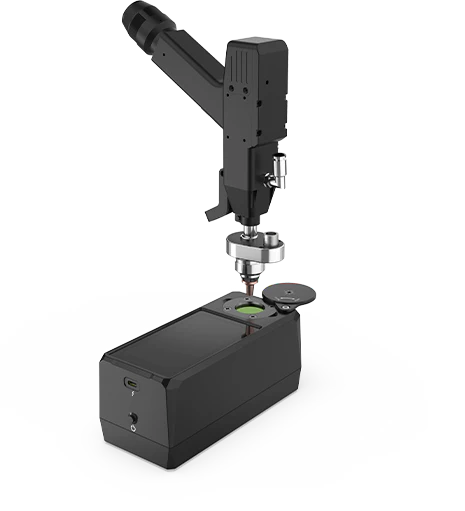

モジュールをノズルの約10 mm下に配置し、カメラをオンにしてワンクリックで位置合わせを開始します。テスト板の繰り返し切断や、スリットを拡大して確認する必要がなく、調整時間を大幅に短縮します。

0.02mmのビジュアルデータと0.02mmの高精度

システムがノズル中心、レーザー中心、正確な偏差値の座標を自動計算・表示します。「同軸度」を数値化し、ミリメートル未満の高精度な調整を可能にします。

ドロス、バリ、手直しを削減

レーザーとノズルの同軸度が安定すると、気流とエネルギーが切断スリットの中心線に集中します。ドロスや切断位置のずれを効果的に減らし、切断面品質を向上させ、スクラップ率を低減します。

仕様

  • 解像度

  • 1920 × 1200

  • 追従高さ

  • 1 mm

  • 認識繰り返し精度

  • ≤ 0.02 mm

  • 認識絶対精度

  • ≤ 0.05 mm

  • 電源

  • 21700 battery

  • 充電方式

  • USB、アダプター

  • バッテリー容量

  • 4500mAh @ 0.2C

  • 消費電力

  • <4 W @ 4.2 V DC

  • サイズ

  • 180 mm × 80 mm × 82.5 mm (L×W×H)

  • 画面サイズ

  • 4.5 inches

  • 重量

  • 約1 kg

  • 保護等級

  • IP64

  • 動作温度

  • 0°C — 60°C

  • 周囲湿度

  • 0% — 70%RH（結露なきこと）

  • 製品認証

  • CE
